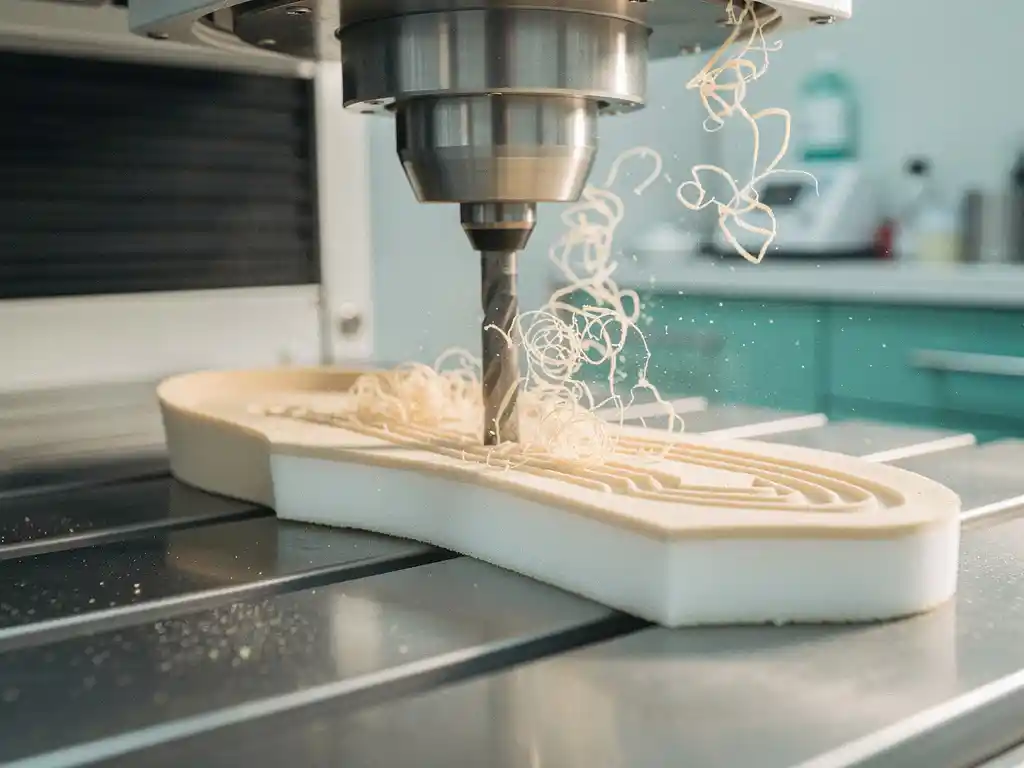

Une fraiseuse CNC pour semelles orthopédiques fonctionne en retirant de la matière d’un bloc ou d’une plaque à l’aide d’outils de coupe rotatifs, sur la base d’un modèle numérique 3D du pied. Le résultat est une semelle sur mesure qui correspond exactement à l’anatomie du patient. Dans cet article, nous répondons aux questions les plus fréquemment posées sur le fonctionnement concret de ce processus.
Que fait exactement une fraiseuse CNC avec le matériau des semelles ?
Une fraiseuse CNC retire de la matière d’un bloc ou d’une plaque de manière contrôlée à l’aide de fraises rotatives. La machine suit avec précision les instructions d’un modèle numérique 3D et usine ainsi la forme souhaitée couche par couche dans le matériau. Le résultat final est une semelle qui épouse parfaitement le contour du pied du patient.
L’abréviation CNC signifie Computer Numerical Control, ce qui signifie que les mouvements de la machine sont entièrement pilotés par un programme informatique. Aucune intervention manuelle n’est nécessaire pendant le processus de fraisage lui-même. L’opérateur charge le matériau, lance le programme, et la machine fait le reste.
La différence avec la production traditionnelle est considérable. Autrefois, les podologues et les orthopédistes fabriquaient des semelles à partir de moulages en plâtre, un processus long et laborieux. Avec une fraiseuse CNC, la production est bien plus rapide, plus propre et plus homogène, sans nécessiter de personnel supplémentaire pour le travail manuel.
Comment les scans numériques du pied parviennent-ils à la fraiseuse ?
Les scans numériques du pied sont convertis via un logiciel CAO-FAO en un fichier d’usinage que la machine peut interpréter. Le flux de travail se déroule en trois étapes : d’abord, un scanner 3D du pied numérise le pied du patient, ensuite le praticien modifie le modèle dans un logiciel de modélisation, et enfin le système envoie le programme de fraisage à la machine.
Dans la phase CAO (Conception Assistée par Ordinateur), le praticien modélise la semelle à partir du scan du pied. Le logiciel offre de nombreuses possibilités pour modifier la surface plantaire, corriger les pronations et supinations, et personnaliser entièrement la semelle en fonction des besoins du patient.
Dans la phase FAO (Fabrication Assistée par Ordinateur), le logiciel calcule automatiquement le parcours d’usinage optimal. Ce fichier, également appelé G-code, indique à la fraiseuse exactement quels mouvements effectuer, à quelle profondeur couper et quelles fraises utiliser. Ainsi, l’étape de traduction du scan au produit fini est entièrement numérique et reproductible.
Quelle est la différence entre le fraisage CNC et l’impression 3D de semelles ?
Le fraisage CNC est un procédé soustractif dans lequel de la matière est retirée d’un bloc, tandis que l’impression 3D est un procédé additif dans lequel la matière est déposée couche par couche. Les deux techniques produisent des semelles sur mesure, mais elles diffèrent en termes de vitesse de production, de choix des matériaux et du type d’applications pour lesquelles elles sont les plus adaptées.
Avantages du fraisage CNC
Le fraisage est généralement plus rapide pour les volumes importants et fonctionne avec une large gamme de matériaux existants tels que la mousse EVA, le liège et le polyuréthane. La finition de surface est souvent plus lisse, et les machines sont polyvalentes pour les semelles, les formes et les suppléments. Pour l’essentiel de la production quotidienne, le fraisage est donc le choix le plus efficace.
Avantages de l’impression 3D
L’impression 3D offre plus de liberté de conception pour les géométries complexes difficiles à fraiser. Elle est idéale pour des applications spécifiques nécessitant des structures internes ou des formes inhabituelles. En pratique, de nombreux professionnels optent pour une combinaison des deux techniques : le fraisage pour la production standard et l’impression 3D pour les cas particuliers.
Quels matériaux une fraiseuse CNC peut-elle traiter pour les semelles ?
Une fraiseuse CNC pour semelles orthopédiques peut traiter une large gamme de matériaux, notamment la mousse EVA, le polyuréthane, le liège et les plastiques rigides. Le choix du matériau dépend de la dureté souhaitée, de la flexibilité et du type de semelle à produire.
- Mousse EVA : légère, flexible et facile à fraiser, populaire pour les semelles podologiques
- Polyuréthane : plus durable et plus résistant, adapté aux semelles orthopédiques fonctionnelles
- Liège : matériau naturel aux bonnes propriétés d’amortissement, souvent utilisé comme semelle intermédiaire
- Plastiques rigides : pour les orthèses rigides et les suppléments nécessitant une grande solidité
La fraiseuse adapte sa vitesse, sa profondeur et le type de fraises en fonction du matériau. Les matériaux souples comme la mousse EVA sont traités différemment des plastiques rigides, pour lesquels la machine travaille plus lentement et avec des fraises plus fines afin de garantir une finition précise.
Quelle est la précision d’une fraiseuse CNC pour les semelles sur mesure ?
Une fraiseuse CNC travaille avec une précision de quelques dixièmes de millimètre, ce qui est largement suffisant pour la production de semelles orthopédiques. Comme la machine fonctionne sur la base d’un modèle numérique, chaque produit est exactement reproductible tant que le modèle d’origine est disponible.
Cette reproductibilité est l’un des plus grands avantages par rapport à la production manuelle. Avec les moulages en plâtre traditionnels, de légères variations dans l’exécution peuvent conduire à des résultats incohérents. Une fraiseuse CNC élimine cette variable : la deuxième paire de semelles pour le même patient est identique à la première, sans mesure ni ajustement supplémentaire.
La précision dépend également du nombre d’axes de la machine. Une fraiseuse à 3 axes est déjà capable de produire des formes tridimensionnelles très précises et offre pour la plupart des cabinets indépendants le meilleur équilibre entre précision, facilité d’utilisation et coût. Les machines multi-axes conviennent à des formes encore plus complexes, comme les formes entièrement moulées.
Quand est-il plus avantageux de fraiser soi-même plutôt que d’externaliser la production ?
Fraiser soi-même devient plus avantageux à mesure que le volume de production augmente. Celui qui produit régulièrement des semelles rentabilise plus rapidement l’investissement dans sa propre fraiseuse que celui qui commande seulement de manière occasionnelle. De plus, la production interne offre un meilleur contrôle sur les délais de livraison, la qualité et les ajustements.
Posséder sa propre fraiseuse offre également des avantages stratégiques :
- Aucune dépendance vis-à-vis de fournisseurs externes ou de leurs délais de livraison
- Possibilité d’effectuer rapidement des ajustements sans passer de nouvelle commande
- Coût par semelle plus faible pour les volumes importants
- Contrôle total sur la qualité de chaque produit
L’externalisation reste intéressante pour les cabinets à faible volume, pour lesquels l’investissement dans l’équipement n’est pas encore rentable, ou pour des produits spécifiques dépassant les capacités internes. De nombreux professionnels optent pour un modèle hybride : ils fraisent la plupart des semelles en interne et externalisent les cas exceptionnels. Ils combinent ainsi flexibilité et efficacité.
Comment Medida-Solutions accompagne la transition vers le fraisage CNC
Chez Medida-Solutions, nous proposons un système entièrement intégré pour les podologues et les orthopédistes souhaitant numériser leur production. Du scanner 3D du pied au logiciel de modélisation en passant par les fraiseuses et imprimantes, tout fonctionne de manière parfaitement coordonnée dans un seul flux de travail CAO-FAO. Vous ne perdez ainsi aucun temps à connecter des systèmes disparates.
Ce que Medida-Solutions propose concrètement :
- Fraiseuses CNC adaptées aux besoins des cabinets indépendants et des cliniques de petite à moyenne taille
- Intégration complète avec les scans 3D du pied et les logiciels de modélisation pour un flux de travail fluide
- Choix entre fraisage en interne ou externalisation de la production, selon votre volume et vos souhaits
- Assistance à distance via AnyDesk pour la configuration et l’optimisation de votre équipement
- Matériaux durables et techniques de production respectueuses de l’environnement
Vous souhaitez savoir quelle fraiseuse correspond le mieux à votre cabinet et à votre volume de production ? Contactez-nous et nous étudierons ensemble la meilleure solution pour votre situation.
