Frezen is al lang niet meer voorbehouden aan metaal of hout. Steeds meer orthopedisten en podologen ontdekken dat een CNC freesmachine ook uitstekend geschikt is voor het bewerken van schuim en andere zachte materialen. Maar hoe werkt dat precies, en wat levert het op voor jouw praktijk? In dit artikel beantwoorden we de meest gestelde vragen over CNC-frezen van schuim, van de basisprincipes tot de combinatie met 3D-printen.
Wat is een CNC-frees en hoe werkt het frezen?
Een CNC-frees is een computergestuurde freesmachine die via vooraf geprogrammeerde bewegingen materiaal wegsnijdt of uitfreest. CNC staat voor Computer Numerical Control, wat betekent dat de machine nauwkeurige instructies ontvangt vanuit software en deze automatisch uitvoert zonder handmatige tussenkomst. Dit maakt het mogelijk om complexe vormen consistent en herhaalbaar te produceren.
Bij het frezen beweegt een roterende freeskop langs meerdere assen over het materiaal. De machine volgt een digitaal model, ook wel een CAD-bestand genoemd, en vertaalt dat naar precieze snijbewegingen. Voor zachte materialen zoals schuim werkt dit principe hetzelfde als voor hardere materialen, al vereist het wel aangepaste snelheden en freeswerktuigen om scheuren of onregelmatigheden te vermijden.

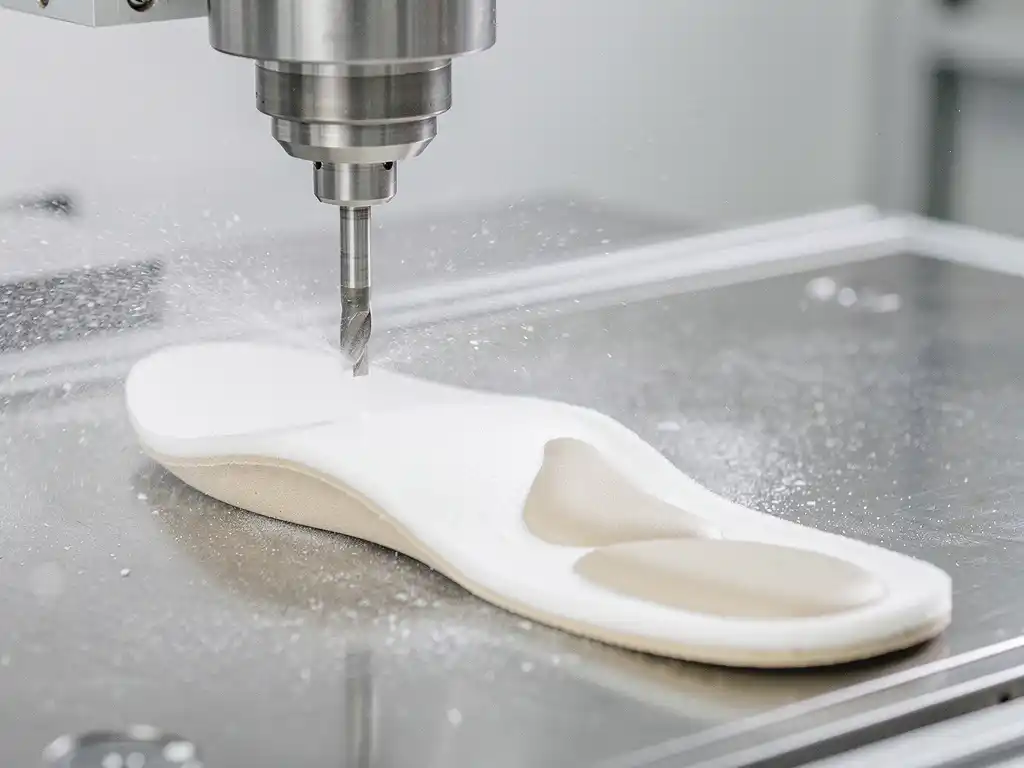

Binnen de orthopedische sector wordt de CNC freesmachine doorgaans gekoppeld aan CAD-CAM software. Die software ontvangt de digitale voetdata van een 3D-scanner, verwerkt die tot een gepersonaliseerd model en stuurt vervolgens de freesmachine aan om de zool of het supplement uit te frezen.
Welke soorten schuim kunnen worden gefreesd met een CNC-machine?
Een CNC freesmachine kan verschillende soorten schuim bewerken, afhankelijk van de dichtheid en samenstelling van het materiaal. De meest gebruikte types in de orthopedische en podologische sector zijn EVA-schuim, polyurethaanschuim en polyethyleenschuim. Elk type heeft andere eigenschappen qua hardheid, veerkracht en bewerkbaarheid.
- EVA-schuim (ethyleenvinylacetaat): Lichtgewicht, flexibel en veelgebruikt voor podologische zolen. EVA freest vlot en geeft een strakke afwerking.
- Polyurethaanschuim: Steviger en meer drukverdragend, geschikt voor functionele orthopedische zolen die extra ondersteuning bieden.
- Polyethyleenschuim: Duurzaam en bestand tegen vocht, vaak gebruikt als basismateriaal voor sportorthesen.
- Kurk schuim en composietmaterialen: Minder frequent, maar ook bewerkbaar met de juiste freeskop en instellingen.
De keuze van het schuimtype bepaalt mee welke freesparameters je instelt. Een te hoge rotatiesnelheid op zacht schuim kan het materiaal doen smelten of vervormen. Een goede CNC freesmachine laat je die parameters eenvoudig aanpassen via de bijhorende software.
Wat zijn de voordelen van CNC-frezen ten opzichte van handmatig snijden?
CNC-frezen biedt ten opzichte van handmatig snijden drie fundamentele voordelen: hogere precisie, betere reproduceerbaarheid en aanzienlijke tijdsbesparing. Waar een handmatig gesneden zool afhankelijk is van de vaardigheid en concentratie van de maker, levert een CNC freesmachine telkens hetzelfde resultaat op basis van hetzelfde digitale model.
In de praktijk vertaalt dit zich naar concrete winst voor orthopedisten en podologen:
- Tijdsbesparing: Een CNC freesmachine werkt autonoom. Terwijl de machine freest, kan de behandelaar andere taken uitvoeren.
- Consistente kwaliteit: Elk paar zolen dat uit hetzelfde model gefreesd wordt, is identiek. Dit is essentieel bij vervangingsorders of bilateraal werk.
- Minder materiaalverspilling: De software berekent de optimale snijpaden, waardoor materiaal efficiënter wordt gebruikt dan bij handmatig snijden.
- Lagere personeelsbehoefte: Eén medewerker kan meerdere freesmachines tegelijk begeleiden, wat de operationele kost drukt.
- Veiliger werken: Minder handmatig snijwerk betekent minder risico op snijwonden of werkgerelateerde overbelasting.
Hoe nauwkeurig is een CNC-frees bij het bewerken van schuim?
Een professionele CNC freesmachine haalt bij het bewerken van schuim een nauwkeurigheid van enkele tienden van een millimeter, afhankelijk van de kwaliteit van de machine en de instellingen. Voor orthopedische toepassingen is die precisie meer dan voldoende om anatomisch correcte zolen en supplementen te produceren die perfect aansluiten op de voetgeometrie van de patiënt.
De nauwkeurigheid wordt bepaald door een combinatie van factoren. De stijfheid van de freeskop, de kwaliteit van de aandrijving en de nauwkeurigheid van het digitale inputmodel spelen allemaal een rol. Een goed gekalibreerde 3D-voetscanner als startpunt garandeert dat het digitale model al accuraat is, waarna de freesmachine dat model getrouw omzet naar het fysieke product.
Bij zachte materialen zoals EVA is het ook belangrijk dat het schuim goed gefixeerd is tijdens het frezen. Trillingen of verschuivingen tijdens de bewerking kunnen de eindnauwkeurigheid negatief beïnvloeden. Kwalitatieve freesmachines hebben hiervoor vacuümtafels of klemmen ingebouwd.
Welke freesmachine is geschikt voor het produceren van orthopedische zolen?
Voor het produceren van orthopedische zolen heb je een CNC freesmachine nodig die specifiek geschikt is voor zachte materialen, beschikt over meerdere assen en gekoppeld kan worden aan CAD-CAM software voor medische toepassingen. Een standaard industriële frees is zelden optimaal voor deze toepassing.
De belangrijkste kenmerken waarop je let bij de keuze van een freesmachine voor orthopedische zolen zijn:
- Meerdere assen (3 tot 5 assen): Meer assen betekenen complexere vormen en betere anatomische aanpassing.
- Compatibiliteit met CAD-CAM software: De machine moet naadloos communiceren met de modelleersoftware die je gebruikt voor voetopnames.
- Instelbare snelheid en voeding: Essentieel voor het correct bewerken van verschillende schuimdichtheden.
- Compacte footprint: Voor gebruik in een praktijk of kleine productie-eenheid is een compacte opstelling een voordeel.
- Technische ondersteuning: Goede support bij installatie en gebruik is onmisbaar, zeker voor wie nieuw is met CNC-frezen.
Op de pagina met freesmachines en printers vind je een overzicht van machines die speciaal zijn geselecteerd voor gebruik in de orthopedische en podologische sector.
Kan een CNC-frees ook worden gecombineerd met 3D-printen voor zolen?
Ja, een CNC freesmachine kan uitstekend worden gecombineerd met 3D-printen voor de productie van zolen en orthopedische hulpmiddelen. Beide technieken vullen elkaar aan: frezen is ideaal voor zachte materialen zoals EVA-schuim, terwijl 3D-printen geschikt is voor complexere structuren, harde onderdelen of materialen die moeilijk te frezen zijn.
In de praktijk kiezen veel orthopedisten en podologen voor een hybride aanpak. De basisvorm van een zool wordt gefreesd uit schuim, terwijl functionele elementen zoals pelotten, wiggen of verstevigende structuren worden geprint. Dit geeft de behandelaar maximale flexibiliteit in materiaalkeuze en ontwerp, zonder in te boeten op snelheid of precisie.
Een geïntegreerd CAD-CAM systeem maakt deze combinatie bijzonder krachtig. Hetzelfde digitale voetmodel dat je gebruikt voor het frezen, kan ook worden ingezet als basis voor 3D-printbestanden. Zo hoef je de voetgeometrie maar één keer digitaal vast te leggen en kun je die data voor meerdere productieprocessen inzetten.
Hoe Medida-solutions helpt met CNC-frezen van orthopedische zolen
Wij begrijpen dat de overstap naar digitale productie voor veel orthopedisten en podologen een grote stap is. Daarom bieden wij een volledig geïntegreerd systeem aan dat de drempel zo laag mogelijk maakt. Concreet betekent dit:
- Een professionele CNC freesmachine die specifiek is afgestemd op zachte materialen en orthopedische toepassingen
- CAD-CAM software die naadloos integreert met onze 3D-voetscanners voor een vlotte workflow van scan tot zool
- De mogelijkheid om te kiezen tussen zelf frezen of uitbesteden, afhankelijk van de grootte en ambities van jouw praktijk
- Remote technische ondersteuning via AnyDesk voor installatie, configuratie en dagelijks gebruik
- Gebruik van recyclebare en milieuvriendelijke materialen die passen bij een toekomstgerichte praktijkvoering
Of je nu net start met digitaal produceren of je bestaande workflow wilt optimaliseren, wij helpen je stap voor stap verder. Neem contact met ons op en ontdek welke oplossing het beste past bij jouw praktijk.
